Beschrijving

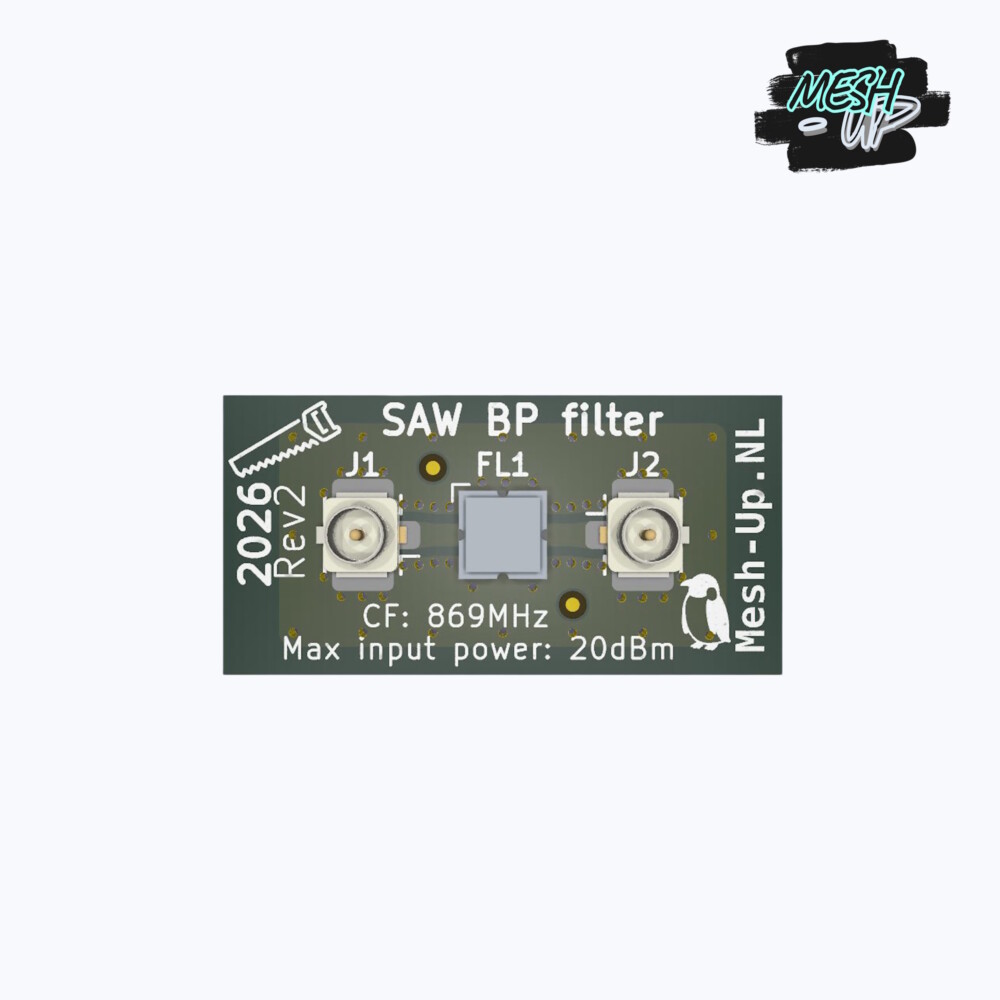

Deze 868MHz band-pass-filter mod is een upgrade voor in de Seeed SenseCAP P1 (PRO), en is speciaal ontworpen om de ontvangstkwaliteit van jouw Repeater te verbeteren. Deze filter wordt netjes weggewerkt in de behuizing van de Repeater, waardoor waterdichtheid van de SAW Filter géén probleem is! Deze SAW filter is ontwikkeld in samenwerking met MeshCore enthousiasteling ‘MC Fly 🐧’, die deze PCB ontworpen heeft. De filter is gebaseerd op een hoogwaardige 868 MHz SAW filter chip met lage demping (~2 dB op 869.618 MHz) en sterke onderdrukking van andere storende signalen (40 dB tot 80 dB) .
Wanneer gebruik je een SAW Filter?
In omgevingen met veel RF-storing (bijvoorbeeld in stedelijke gebieden of in de buurt van telefoonmasten) kunnen ongewenste signalen je LoRa-ontvangst verstoren. Deze filter zorgt ervoor dat alleen het relevante 868 MHz signaal wordt doorgelaten en ‘storingen’ buiten deze band sterk worden onderdrukt. Hierdoor blijft het gewenste signaal behouden, terwijl ruis effectief wordt weggefilterd.
Deze upgrade is vooral interessant als je merkt dat je:
- weinig nodes ontvangt
- instabiele verbinding hebt
- of in een omgeving zit met veel RF-interferentie
Let op!
Deze SAW filter kan maximaal 20dBm aan zendvermogen verwerken! Zorg er dus voor dat jouw Repeater wordt gelimiteerd op maximaal 20dBm via de ‘Repeater Admin’ in de MeshCore App. Je kunt ook onze Repeater Configurator gebruiken om het zendvermogen te limiteren. Hiervoor kies je in stap 3 voor ‘Limiteren op 100mW (20 dBm)’.
Inbegrepen in de verpakking:
- 1× SAW Filter Upgrade voor SenseCap P1
- 1× u.FL (v) → u.FL (v) Coax kabel
Goed om te weten voordat je begint:
✔ Wanneer je deze filter tegelijk met een Repeater bestelt, bouwen wij deze voor je in. Deze handleiding is dus alleen bedoelt voor iedereen die de filter zelf wil inbouwen in een eigen Repeater die niet op onze webshop is gekocht.
✔ Deze SAW-Filter kan maximaal 20dBm zendvermogen verwerken. Een hoger zendvermogen kan de levensduur van de filter beperken.
1. Open de achterzijde
Maak de 9 kleine schroefjes los aan de achterzijde van het apparaat.

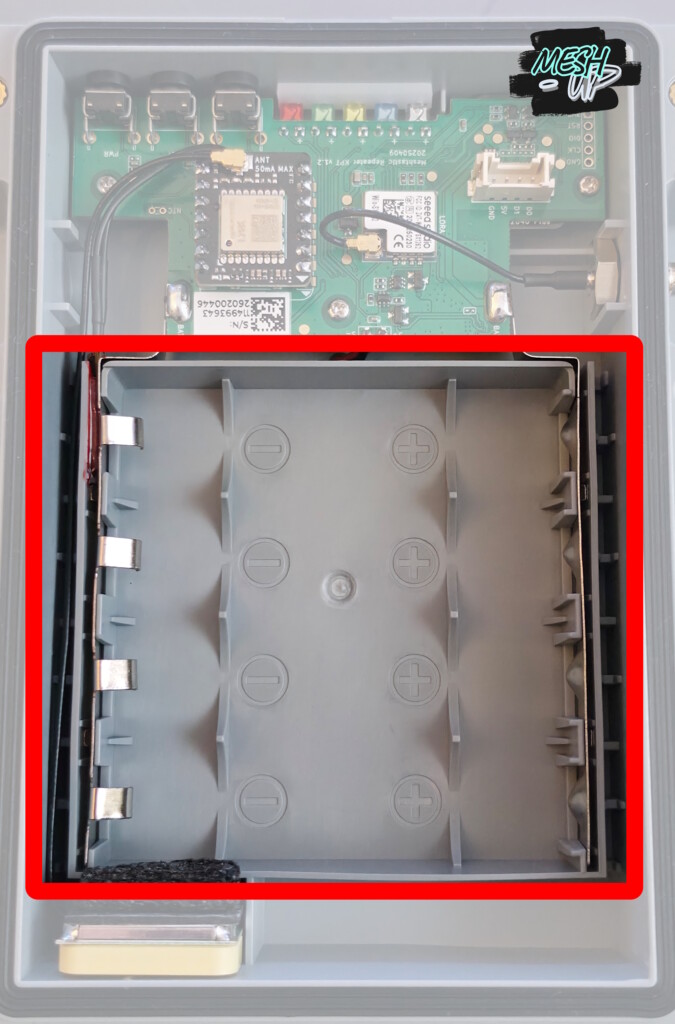

2. Verwijder tijdelijk de batterijen
Omdat we intern tijdelijk de antenne moeten loskoppelen moet de Repeater eerst volledig worden uitgeschakeld. De makkelijkste manier om dit te doen is door de batterijen te verwijderen en te zorgen dat de Repeater niet verbonden is via de USB-kabel.

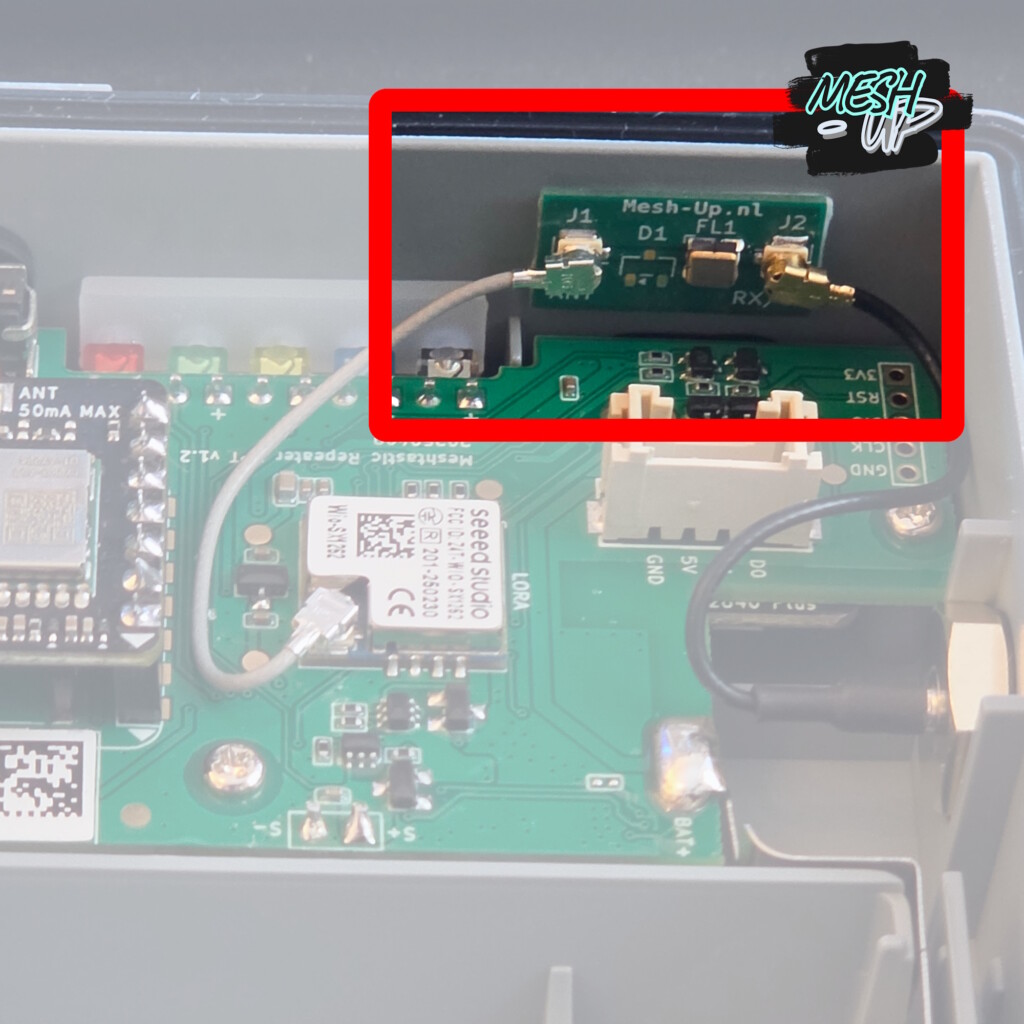

3. Plak het SAW-Filter bordje op de juiste plek
Verwijder de rode strip van de dubbelzijdige tape aan de achterzijde van het SAW-Filter bordje, en plak deze op de aangegeven plek zoals op de foto hieronder.

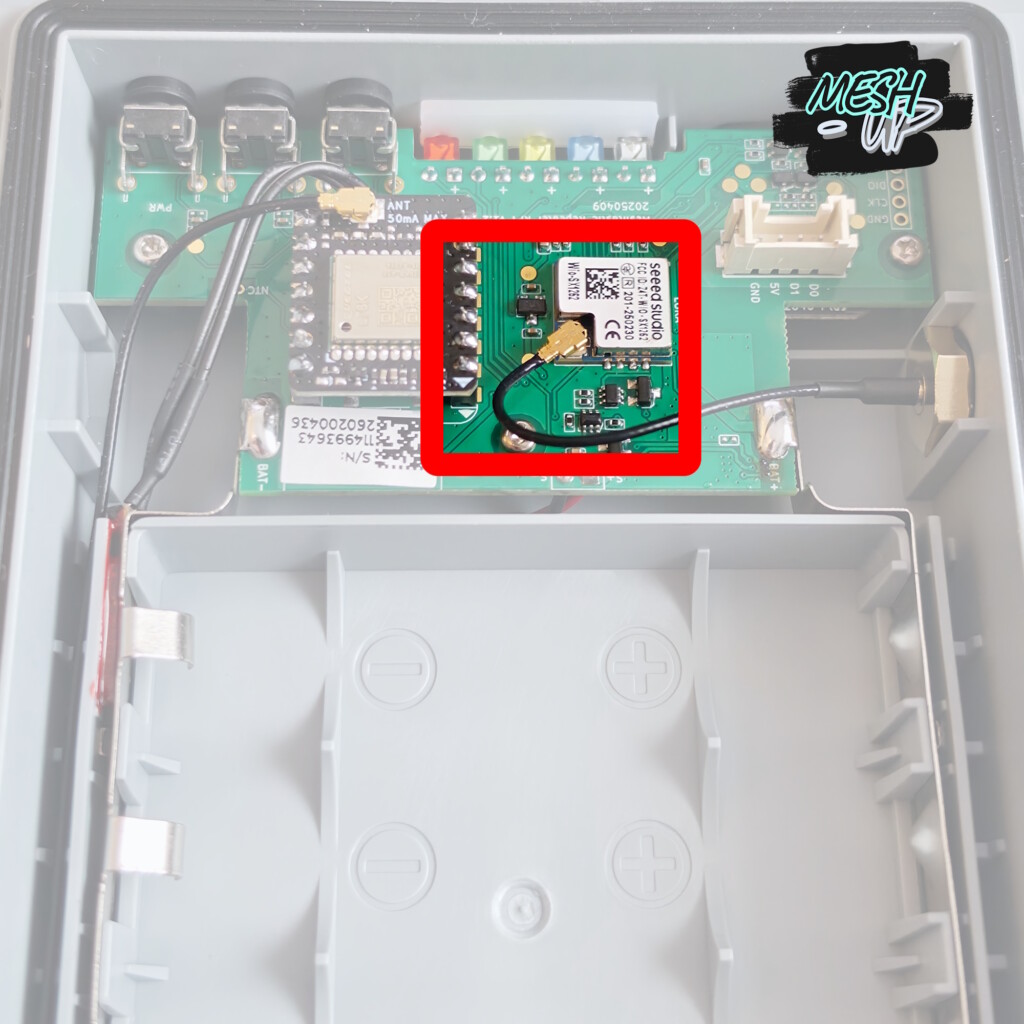

4. Maak de interne antenne-connector los
Maak nu de interne u.FL connector los van de transmitter. Trek hierbij niet aan de kabel! Pak simpelweg de connector vast met jouw vingertoppen en klik deze los met een kleine draaibeweging naar boven.

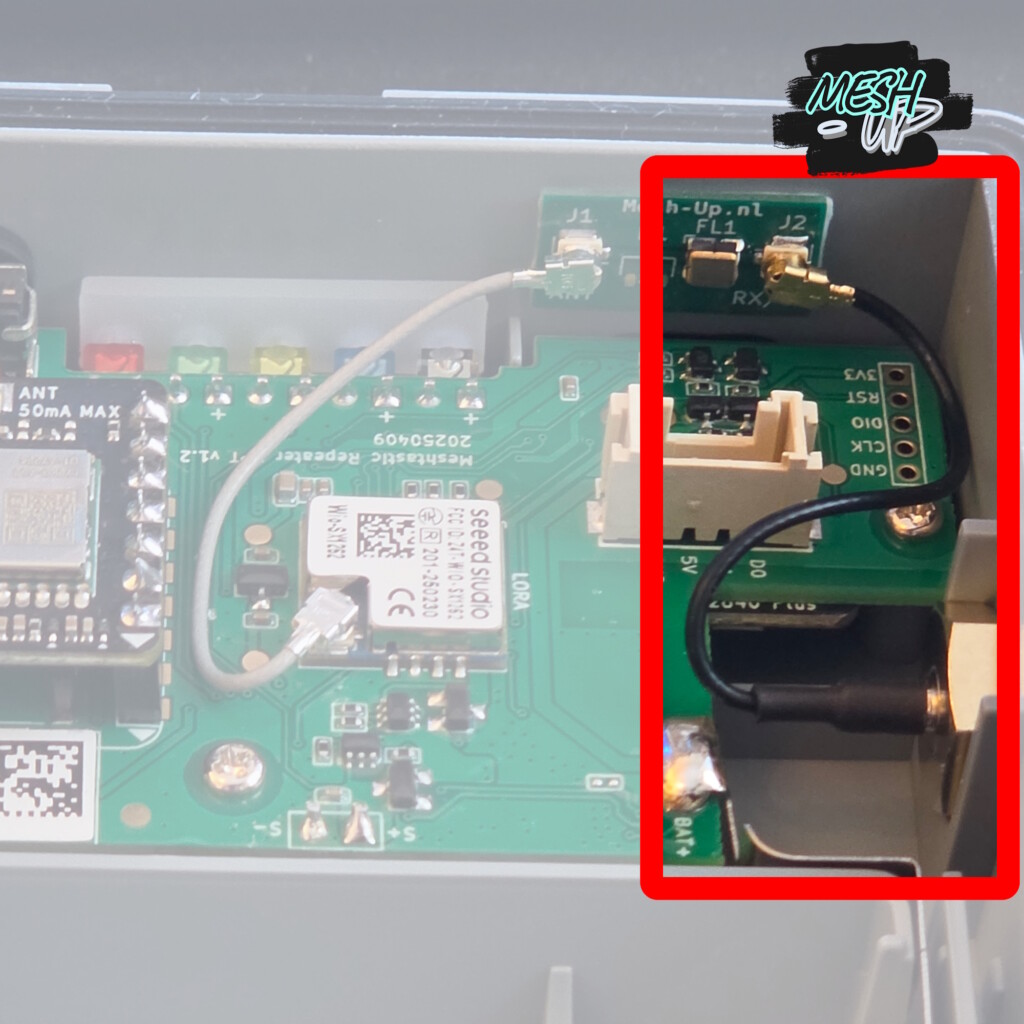

5. Bevestig deze antenne-connector aan het SAW-Filter bordje
Bevestig de antenne-connector die je hebt losgemaakt bij stap 4 aan de rechterzijde van het SAW-Filter bordje, zoals op de foto hieronder.

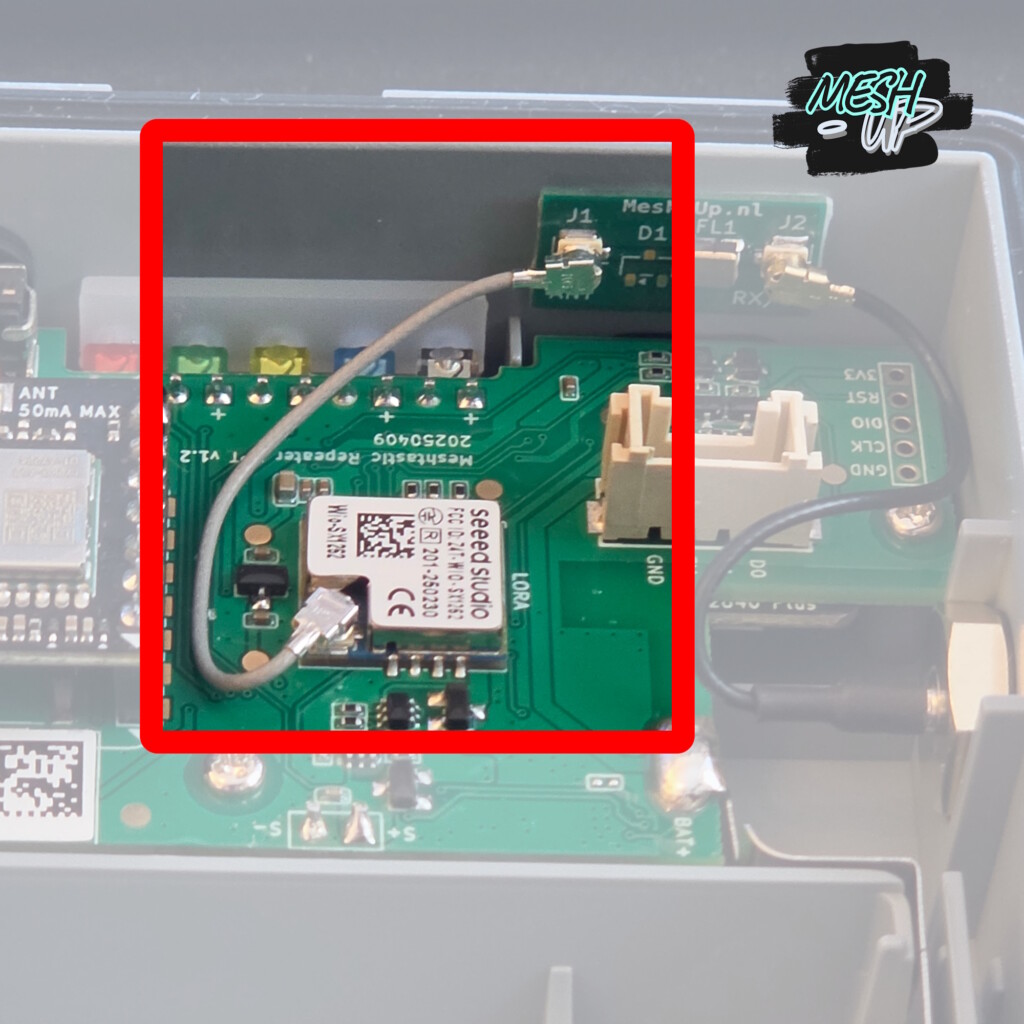

6. Bevestig het SAW-Filter bordje aan de transmitter
Bevestig de meegeleverde kabel aan de linkerzijde van het SAW-Filter bordje en verbind de andere kant van deze kabel aan de transmitter, zoals op de foto hieronder. Zorg er hierbij voor dat de connector op zijn plek ‘klikt’, zodat je zeker weet dat deze correct verbonden is.

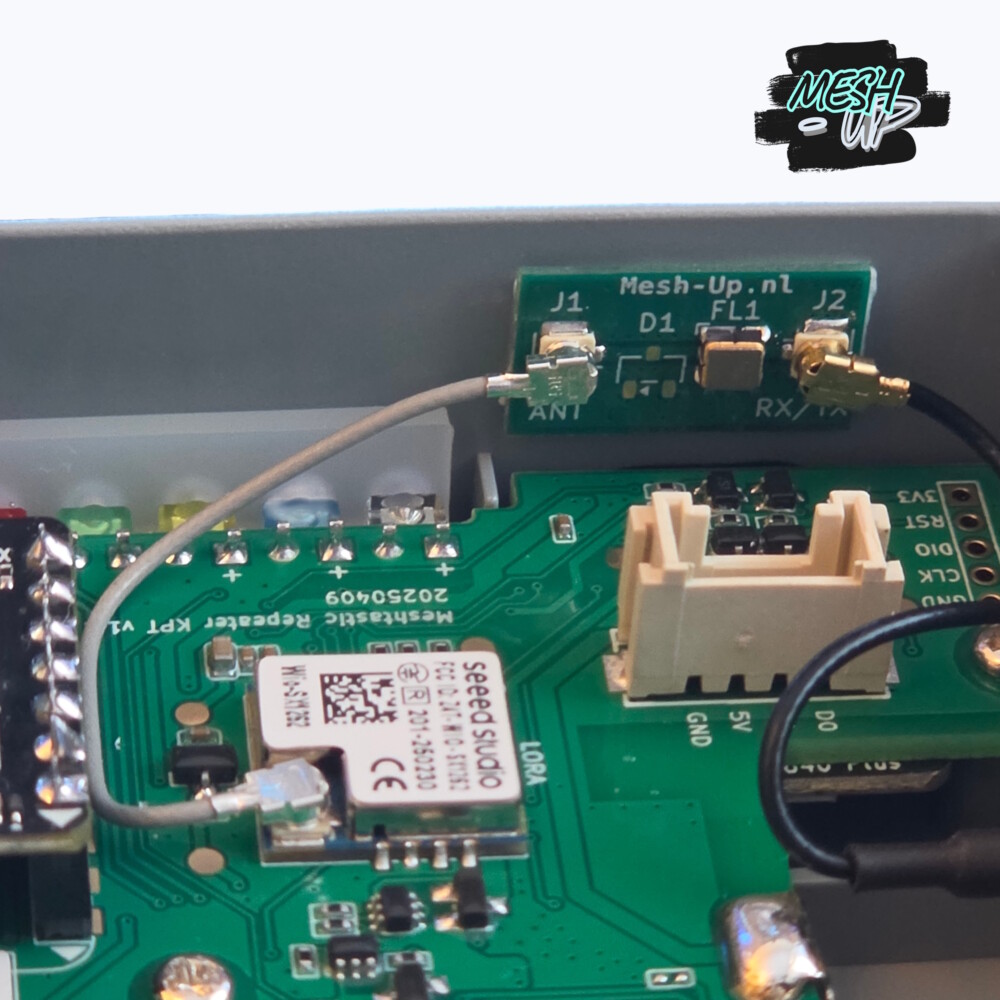

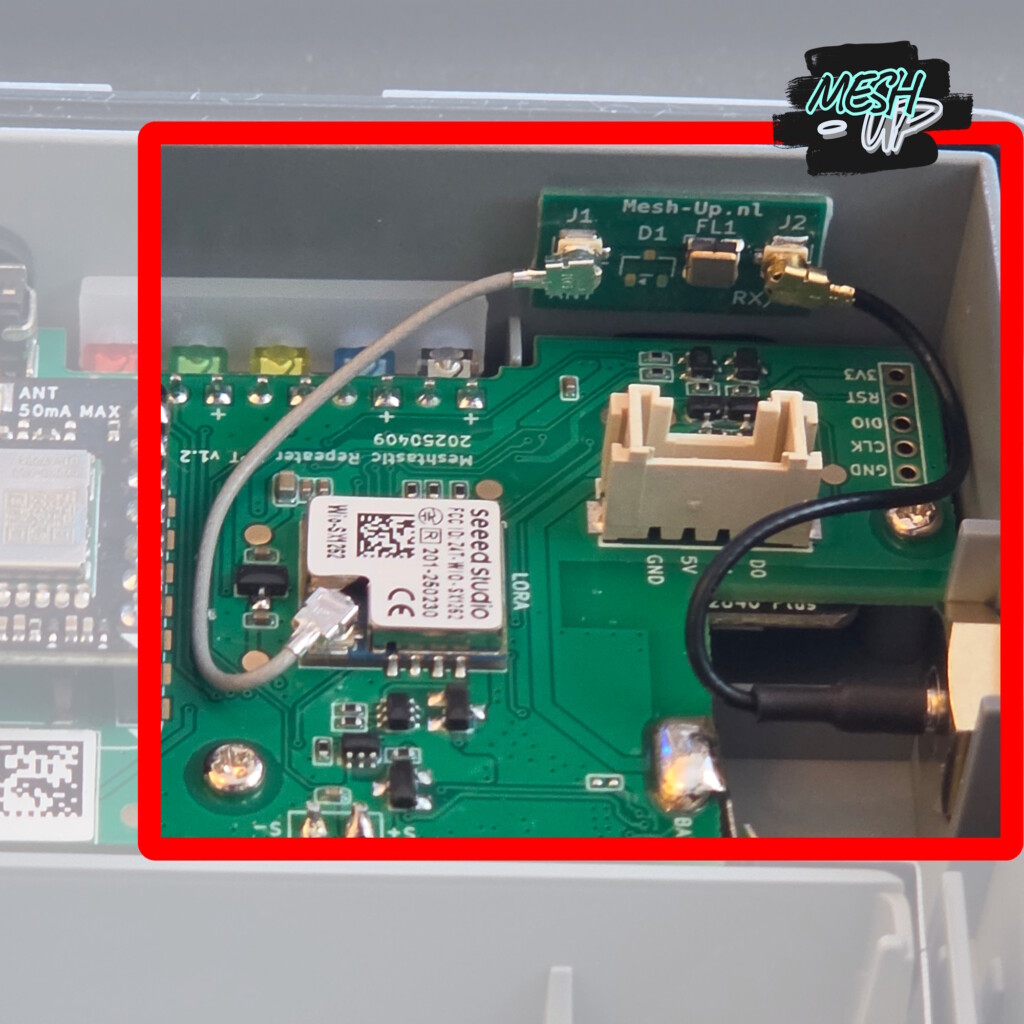

7. Controleer het resultaat
Controleer goed alle verbindingen en connectoren, en controleer of het bordje verbonden is op de manier zoals aangegeven op de foto hieronder.

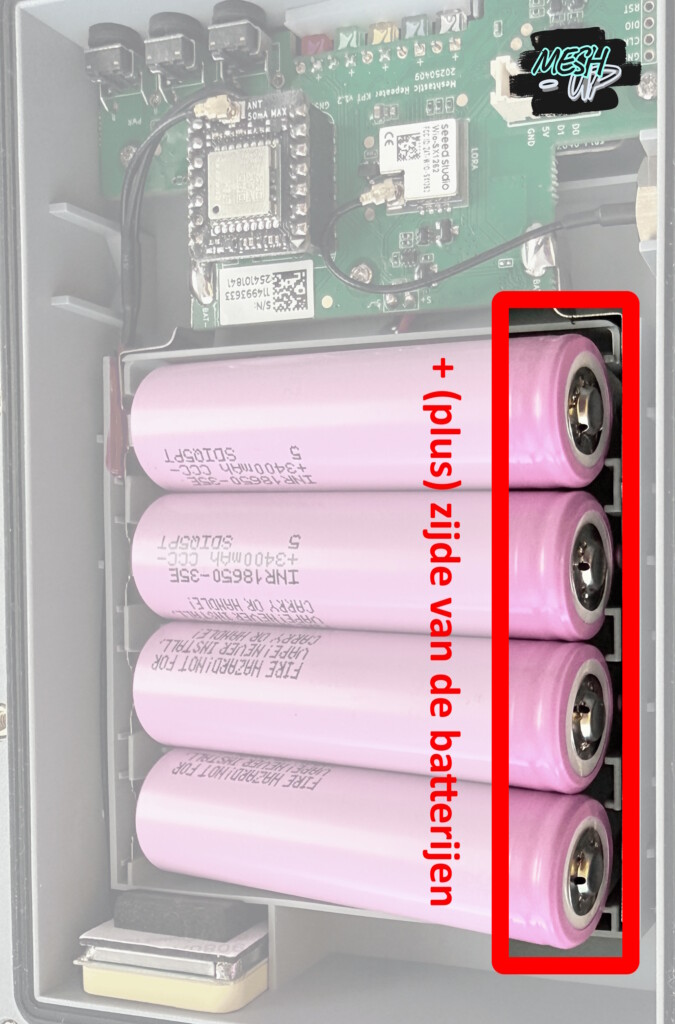

8. Plaats de antenne en de batterijen
Zorg er eerst voor dat de antenne verbonden is op de connector aan de buitenzijde van de Repeater! Plaats daarna de batterijen in de oriëntatie zoals weergegeven op de afbeelding hieronder (de zijde met het uitstekende dopje is de Plus)

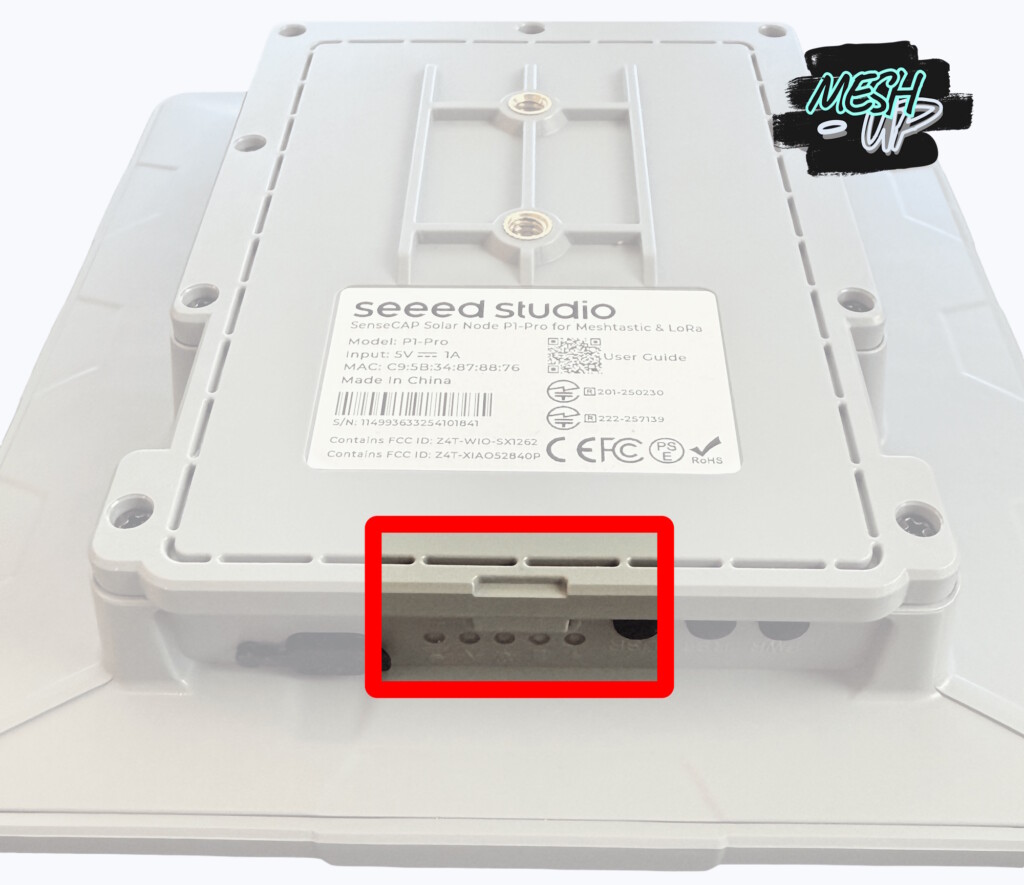

9. Plaats de achterzijde weer terug
Plaats nu de achterzijde met een draaibeweging terug op het apparaat, vanaf de zijde met het ‘lipje’.
10. Klaar !
De filter is nu correct geïnstalleerd in de Repeater waardoor de gemeten Noise Floor in de MeshCore app aanzienlijk lager zal zijn dan hiervoor. Daardoor zul je merken dat er méér berichten correct zullen doorkomen op jouw Repeater.
Ben je nieuw met MeshCore of wil je meer weten over het gebruik van de app? Raadpleeg dan onze uitgebreide app-handleiding. Hiermee helpen we je stap voor stap op weg, zodat je snel aan de slag kunt.
