Beschrijving

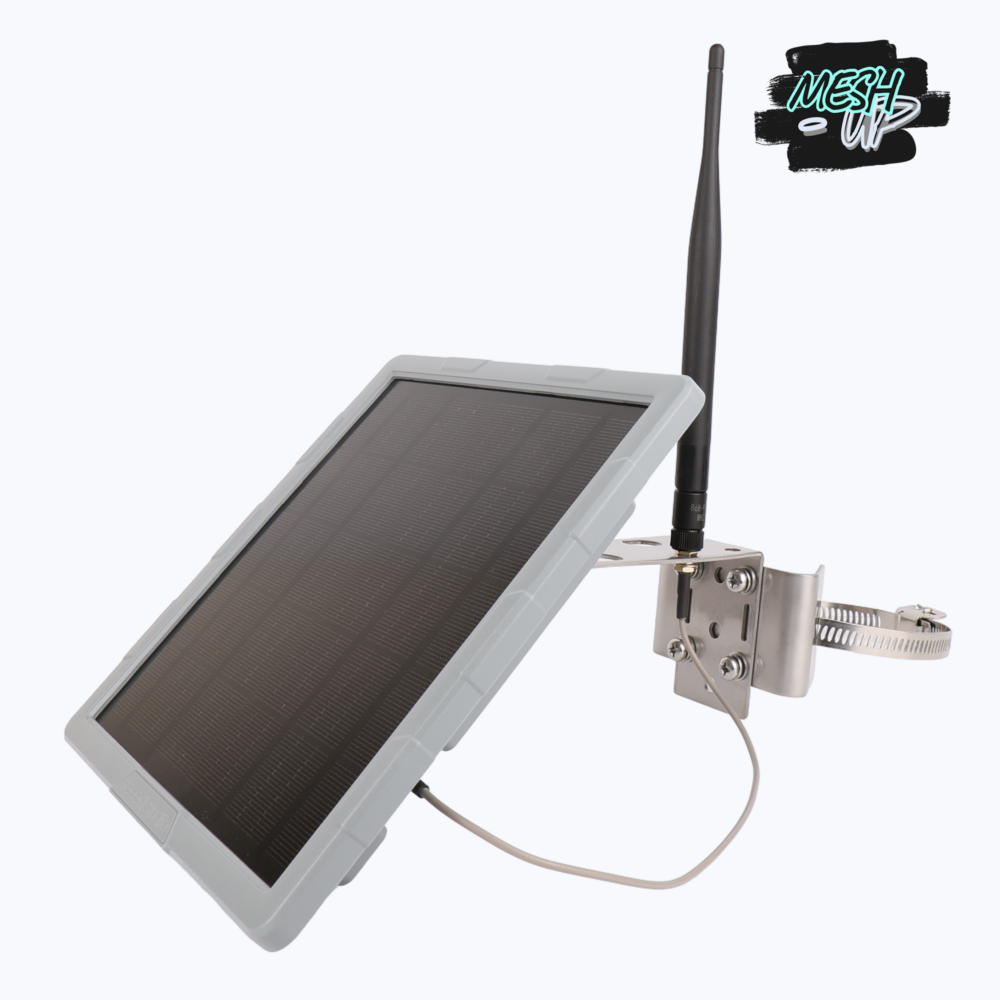

Met de SenseCAP Solar Node P1 (Pro) heb je een zelfvoorzienende outdoor MeshCore Repeater voor je mesh‑netwerk. Wij zorgen ervoor dat deze Repeater volledig kant-en-klaar is met de laatste MeshCore Firmware en de correcte configuratie voor het Nederlandse MeshCore netwerk, zodat je direct aan de slag kunt. Het apparaat combineert een 5 W zonnepaneel met een ingebouwde accu (4× Samsung 3400Mah 18650 Knop-Top) en is hierdoor geschikt om langere tijd buiten te blijven draaien zonder vaste stroomvoorziening. We zorgen ervoor dat de deze SenseCAP P1-Pro bij levering al voorzien van is van:
- Hoge kwaliteit SAMSUNG Li-ION batterijen, i.p.v. de goedkope en gevaarlijke Chinese batterijen van Seeed
- Flashed met de nieuwste MeshCore Firmware
- Voorzien van de OTAFIX Bootloader (voor correct werkende OTA Updates)
- Silicagel-zakje voor het opnemen van vocht
GPS versie
Als je kiest voor de GPS versie, dan beschikt deze SenseCap P1-Pro over een GPS Module (XIAO L76K) voor nauwkeurige locatiebepaling en tijd‑synchronisatie. Hierdoor hoef je niet handmatig de tijd van de Repeater goed te zetten elke keer dat je de Repeater opnieuw opstart.
Signaalbereik
Met de standaard antenne kun je in open terrein ongeveer 8–9 km bereik verwachten wanneer deze op dakhoogte hangt en het signaal niet door andere gebouwen of bossen wordt tegengehouden. Dit is voldoende om een netwerk over grotere afstanden uit te breiden of gaten in de dekking te dichten. Voor een nog beter bereik kun je één van de twee antenne upgrades kiezen.
Hardware
De hardware draait op een XIAO nRF52840 Plus microcontroller en een Wio‑SX1262 LoRa‑module, wat zorgt voor een laag stroomgebruik en robuuste LoRa communicatie. De behuizing is bestand tegen regen en spatwater, en de montage‑accessoires maken het eenvoudig om hem aan een paal of muur te bevestigen. Via de Grove‑poort kun je later sensoren aansluiten als je bijvoorbeeld omgevingsdata wilt verzamelen.

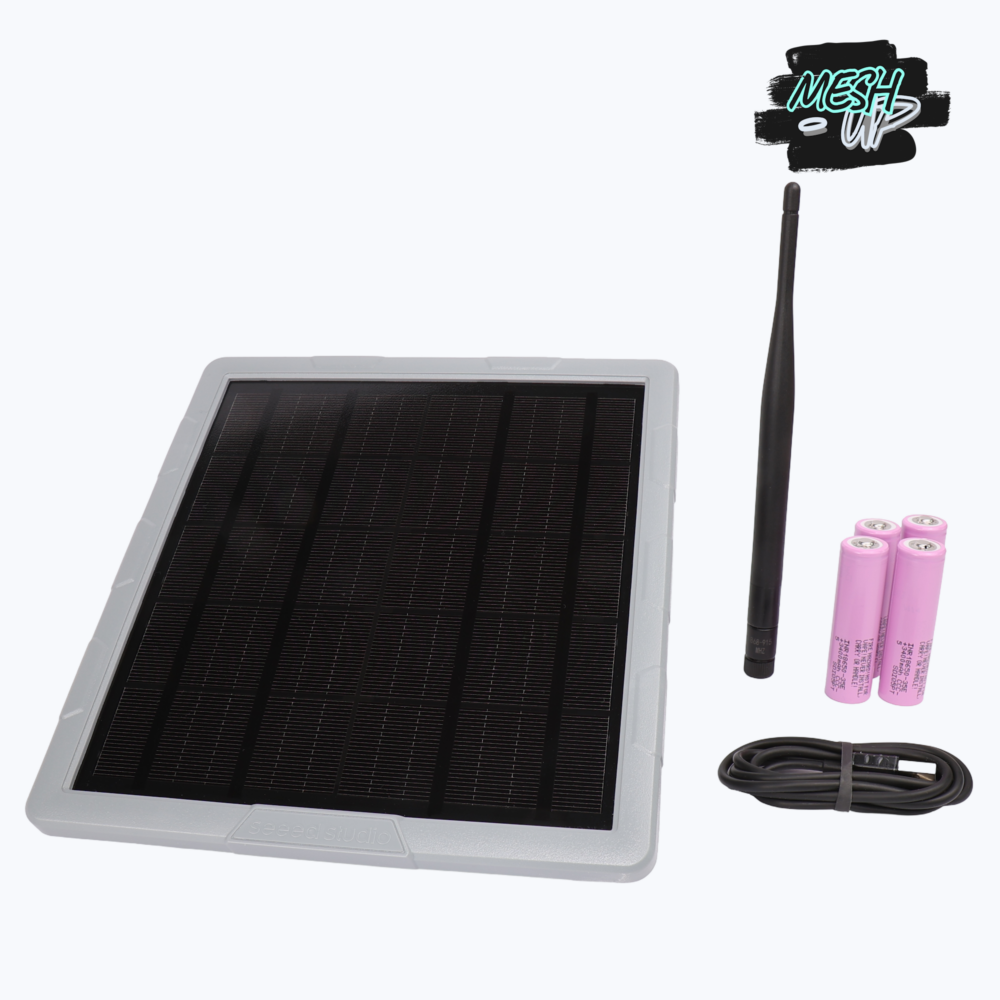

Inbegrepen in de verpakking:

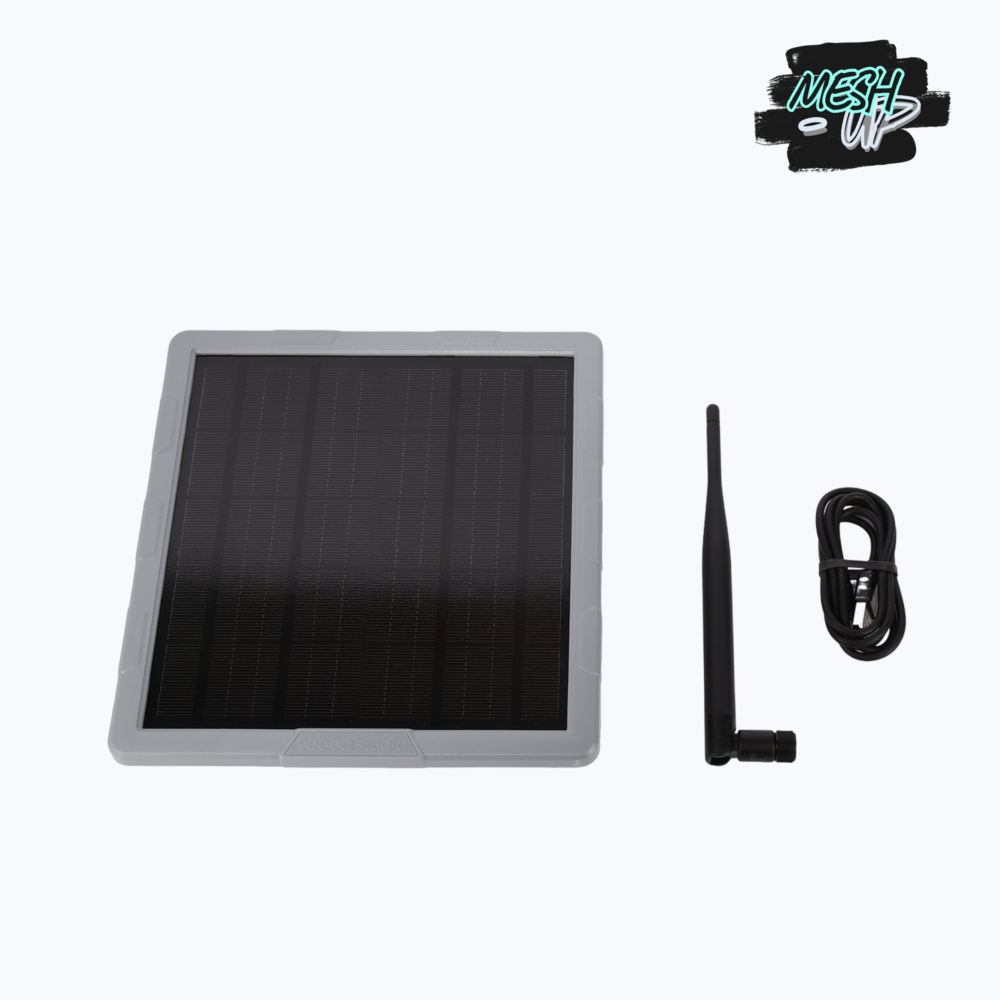

- 1× Seeed SenseCap P1 (PRO), gebruiksklaar met MeshCore Firmware
- 1× 2dBi Antenne met RP-SMA (m) aansluiting
- 1× Antenne verlengkabel 15cm van RP-SMA (v) naar RP-SMA (m)

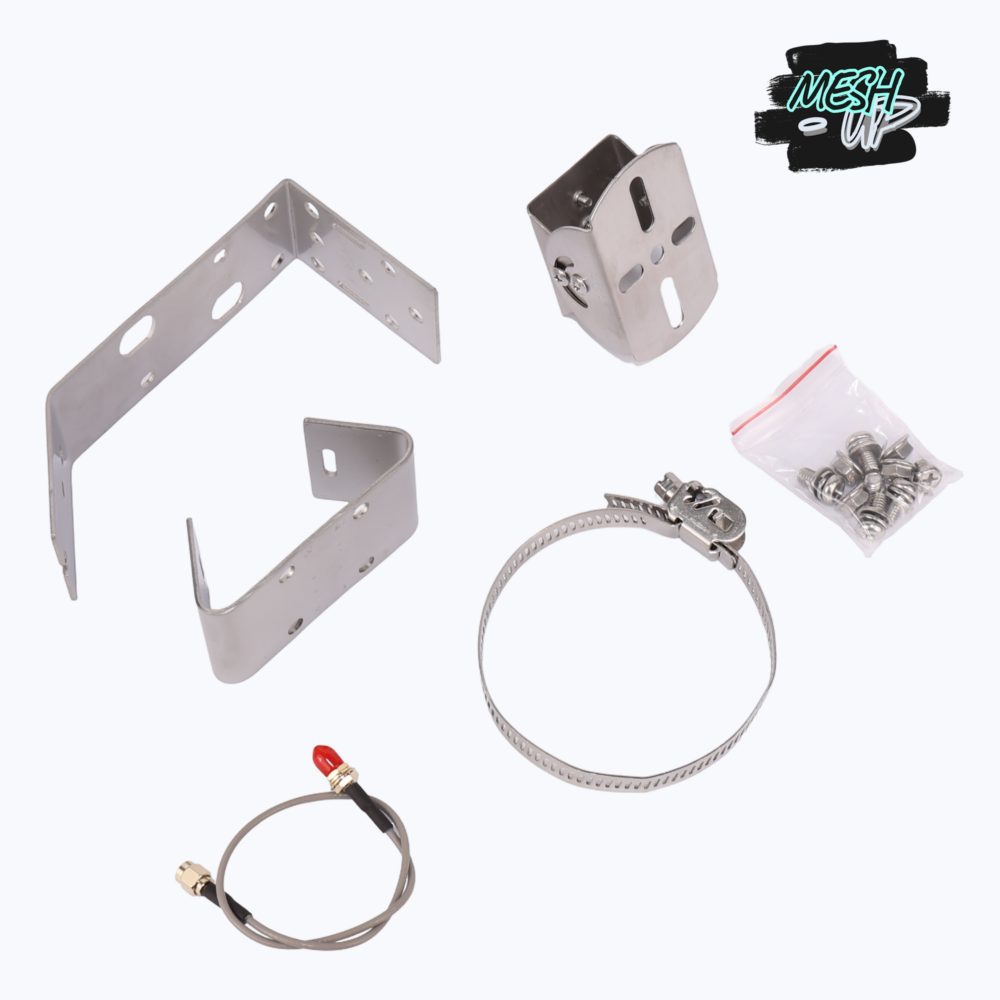

- 1× Bevestigingsset voor paal of schoorsteen

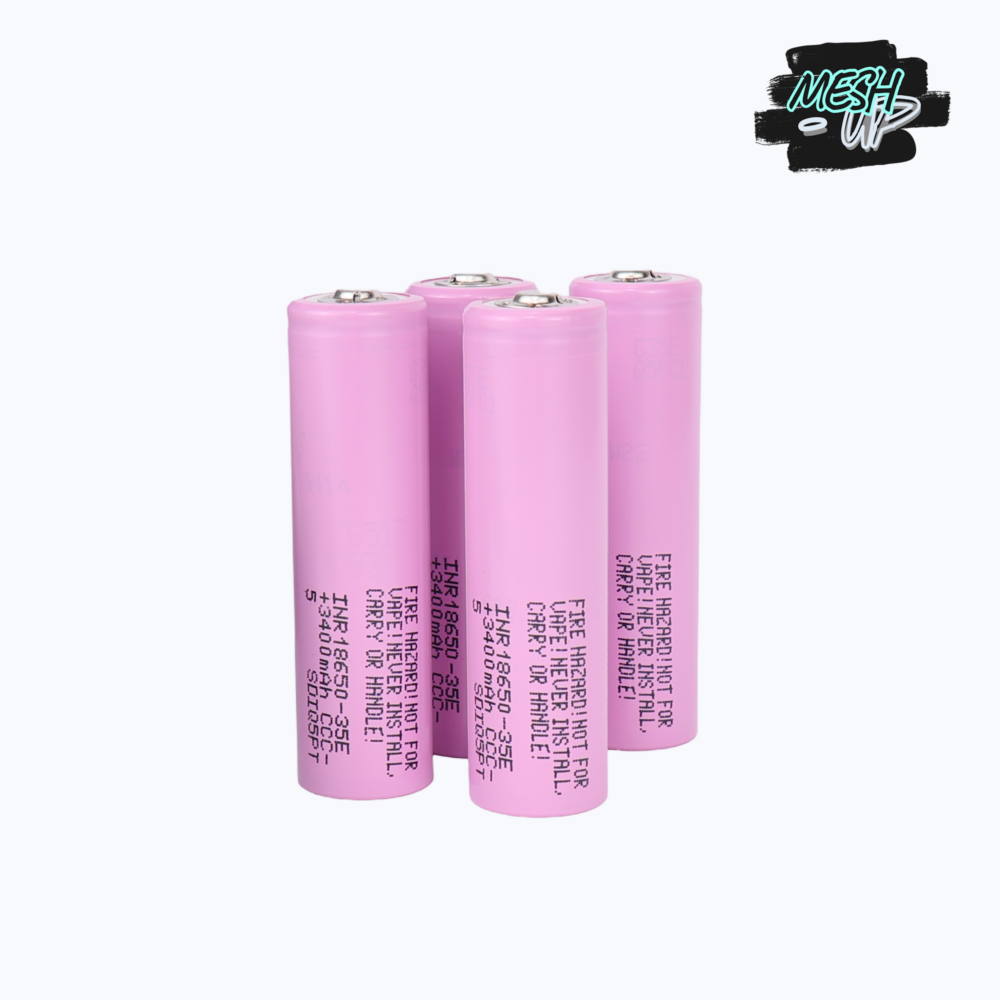

- 4× Samsung 35E 18650 3500mAh Knop-Top batterijen
- 1× USB-A naar USB-C kabel
Handleiding voor het configureren van Repeaters → Lees hier
Certificering
Goed om te weten voordat je begint:
✔ Deze repeater is kant-en-klaar om te gebruiken nadat je de antenne en de batterijen hebt geplaatst.
✔ Je kunt de repeater beheren met jouw companion via de remote-admin tool in de MeshCore app.
✔ Het wachtwoord om in te loggen bij jouw Repeater is het bestelnummer zonder hashtag (#).

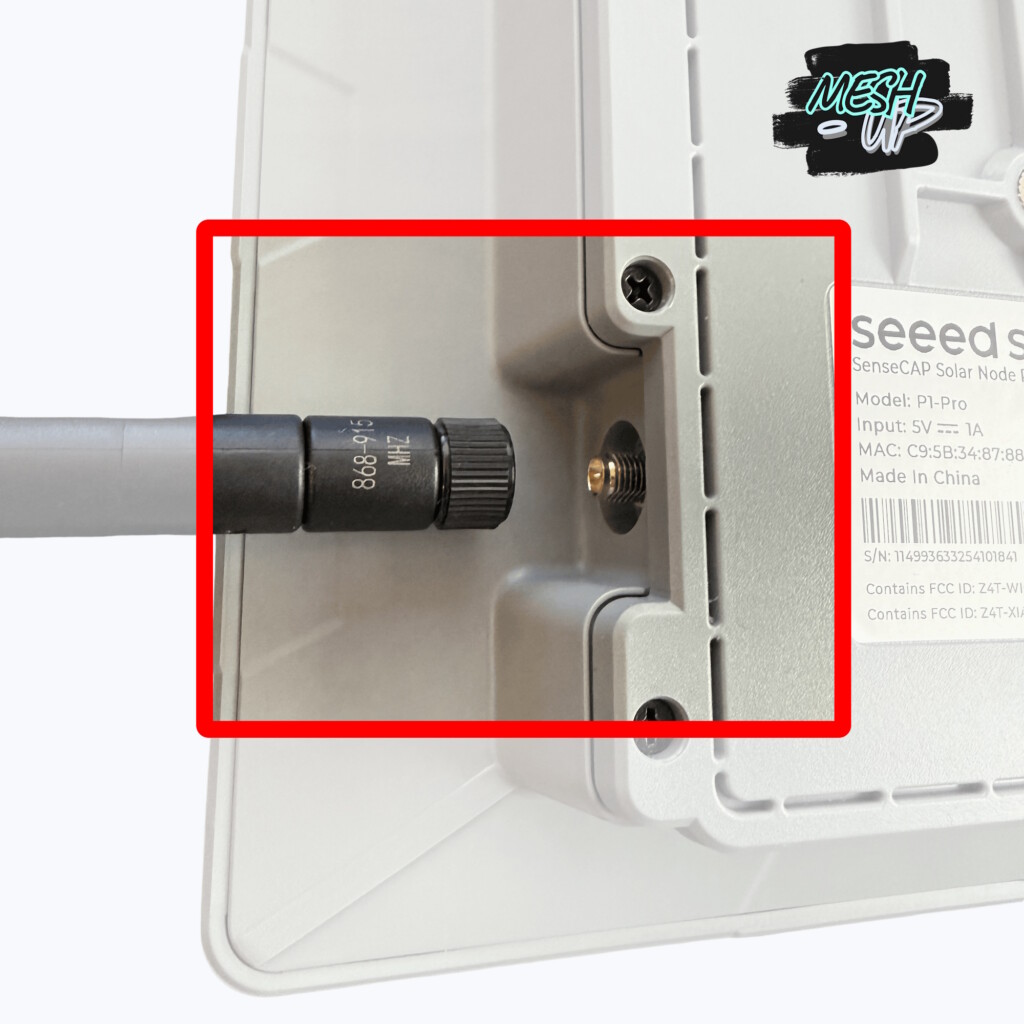

1. LET OP: Installeer eerst de antenne!

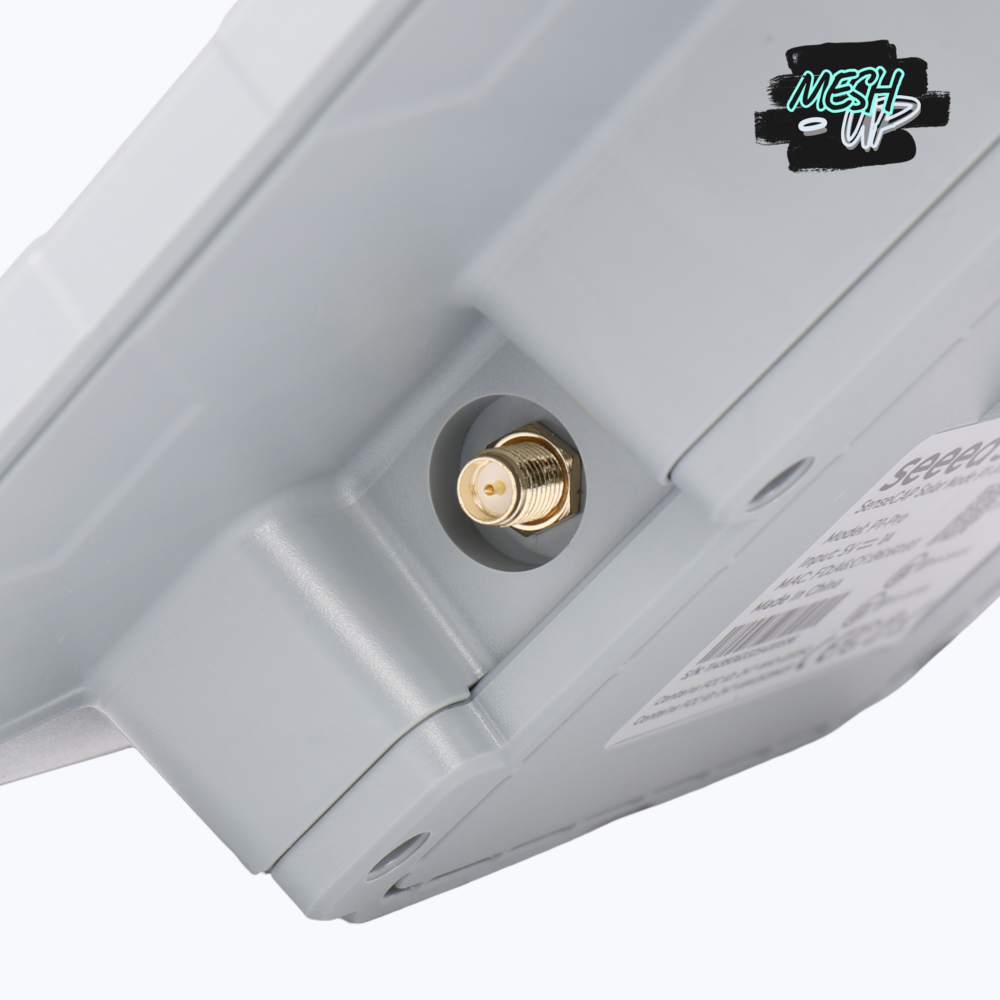

Vóórdat je de Repeater aan kunt zetten moet je eerst de antenne plaatsen zodat de LoRa transmitter niet beschadigd raakt. Schroef de antenne op de daarvoor bedoelde RP-SMA poort van de Repeater. Wanneer je een van onze Antenne Upgrades hebt besteld kun je nu alvast de meegeleverde kabel (aan de zijde van het gaatje) installereren op de Repeater. Vergeet dan niet om óók direct de adapter en de antenne aan de kabel te bevestigen voordat je het apparaat aanzet!

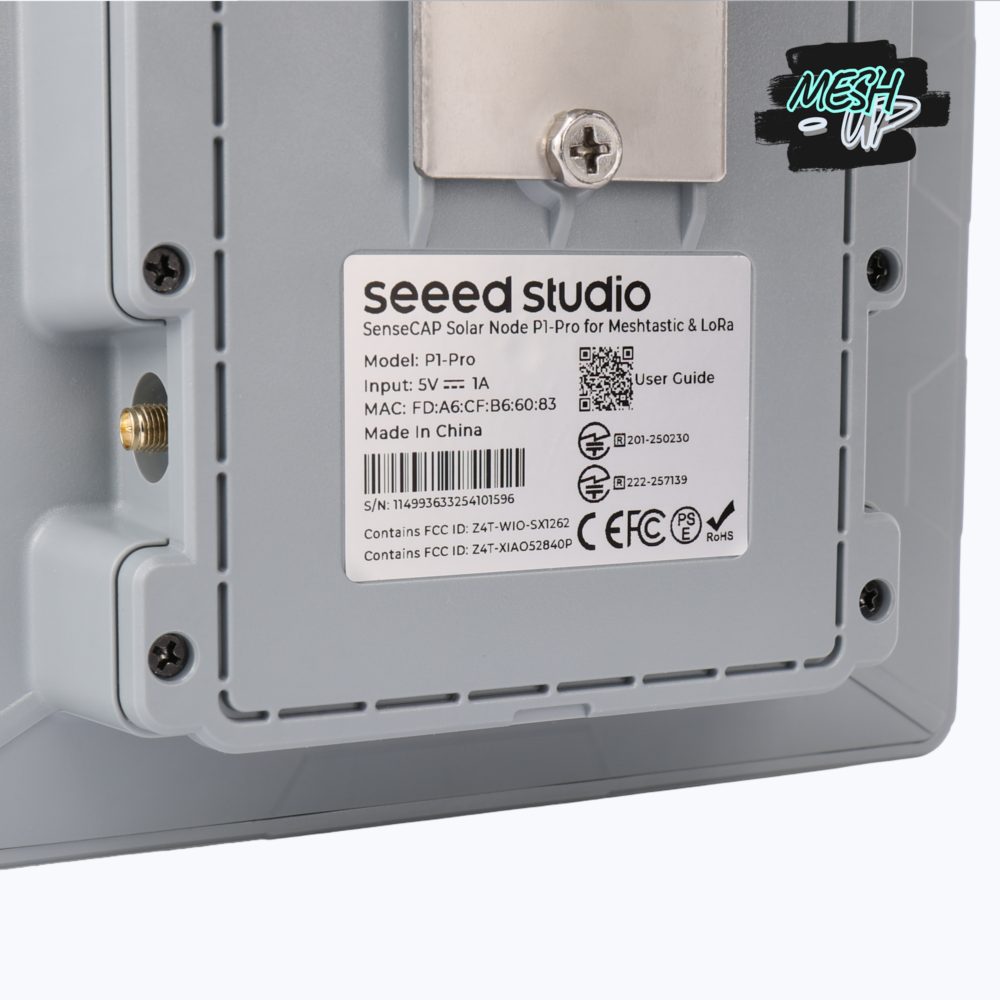

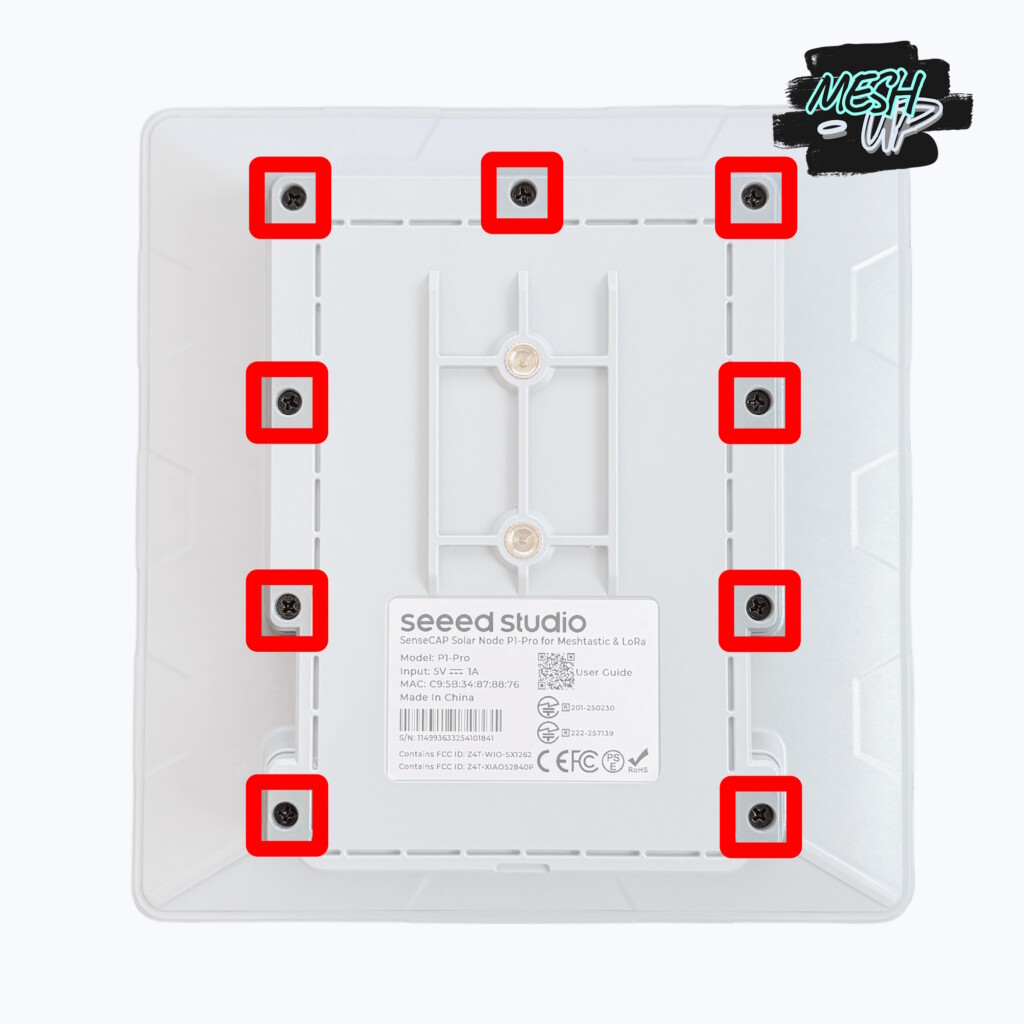

2. Open de achterzijde
Maak de 9 kleine schroefjes los aan de achterzijde van het apparaat.

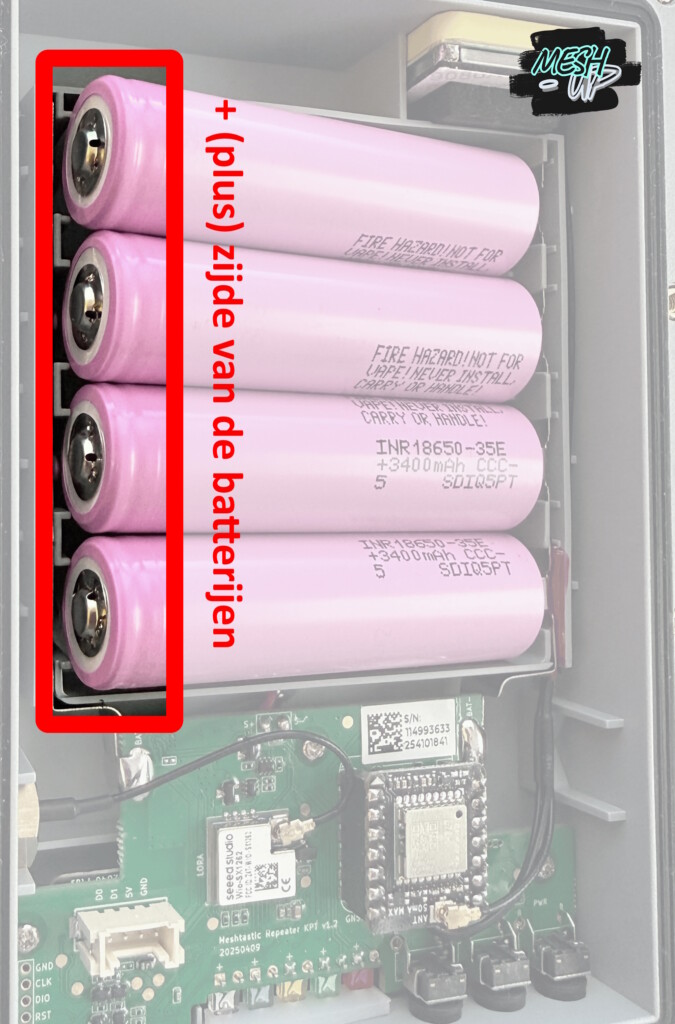

3. Plaats de batterijen
Plaats nu de batterijen in de oriëntatie zoals weergegeven op de afbeelding (de zijde met het uitstekende dopje is de Plus)

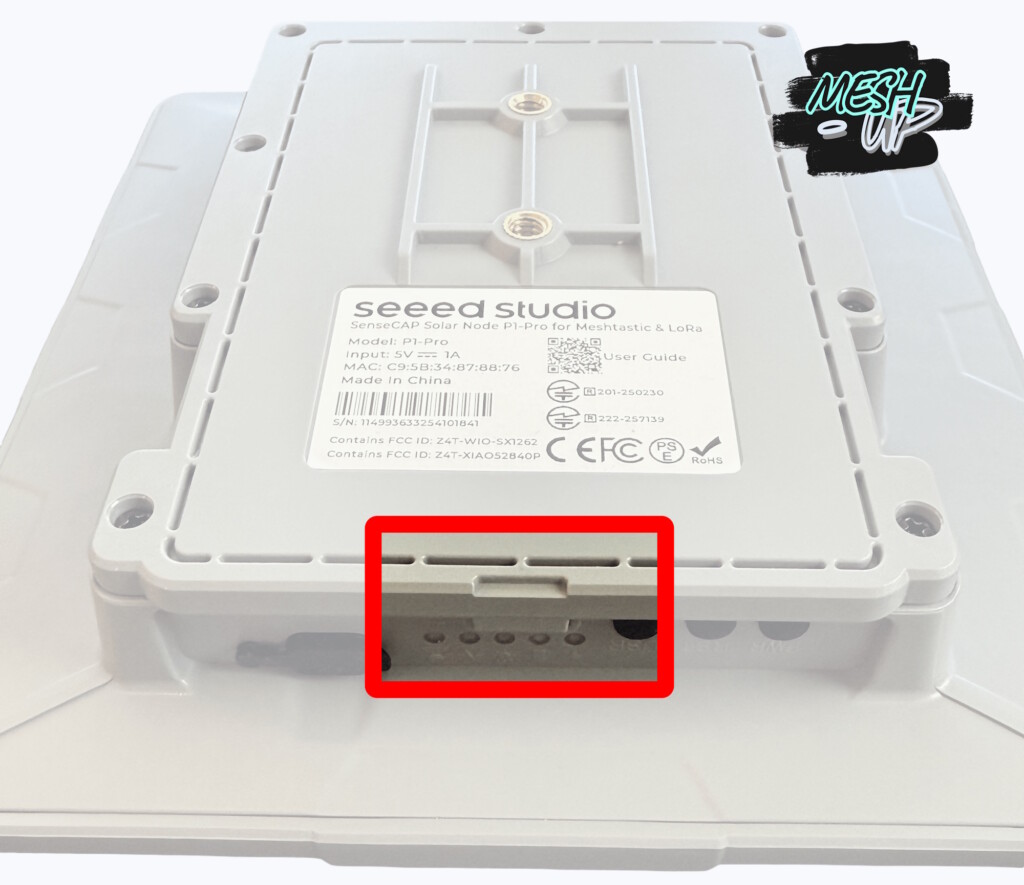

4. Plaats de achterzijde weer terug
Plaats nu de achterzijde met een draaibeweging terug op het apparaat, vanaf de zijde met het ‘lipje’.

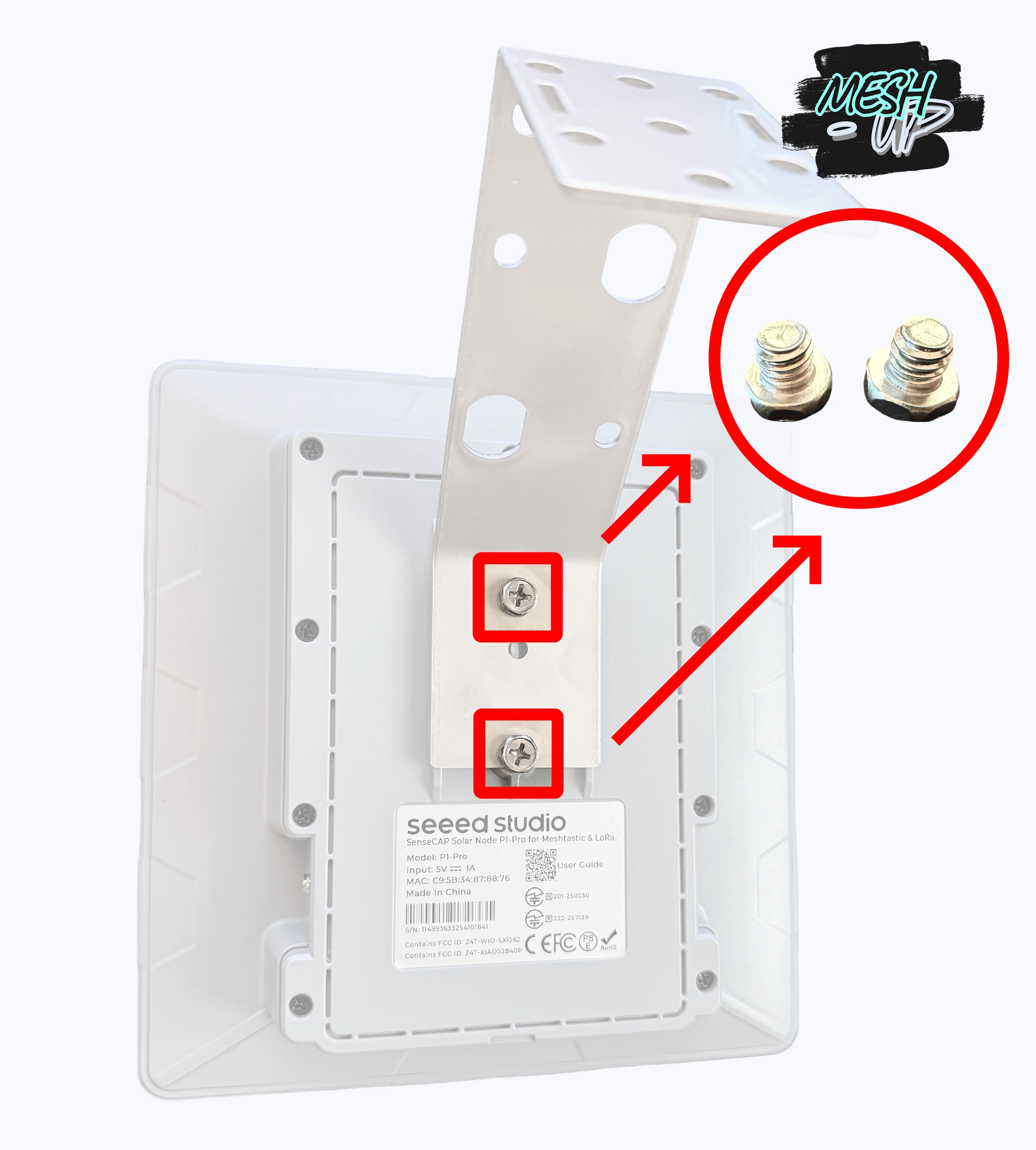

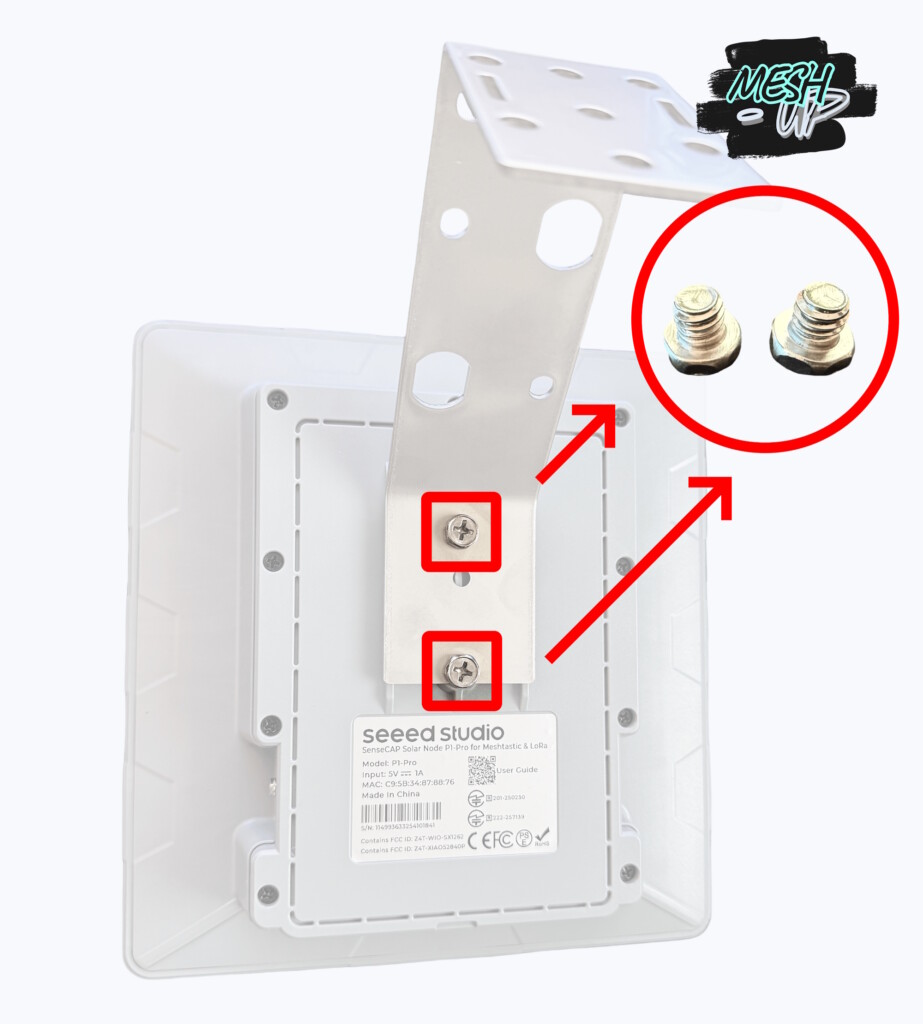

5. Installeer de bevestigingsbeugel
Installeer nu de bevestigingsbeugel met de schuine zijde op het apparaat met de twee kleine schroeven. Als je de Repeater tegen een muur wil schroeven dan ben je nu klaar!

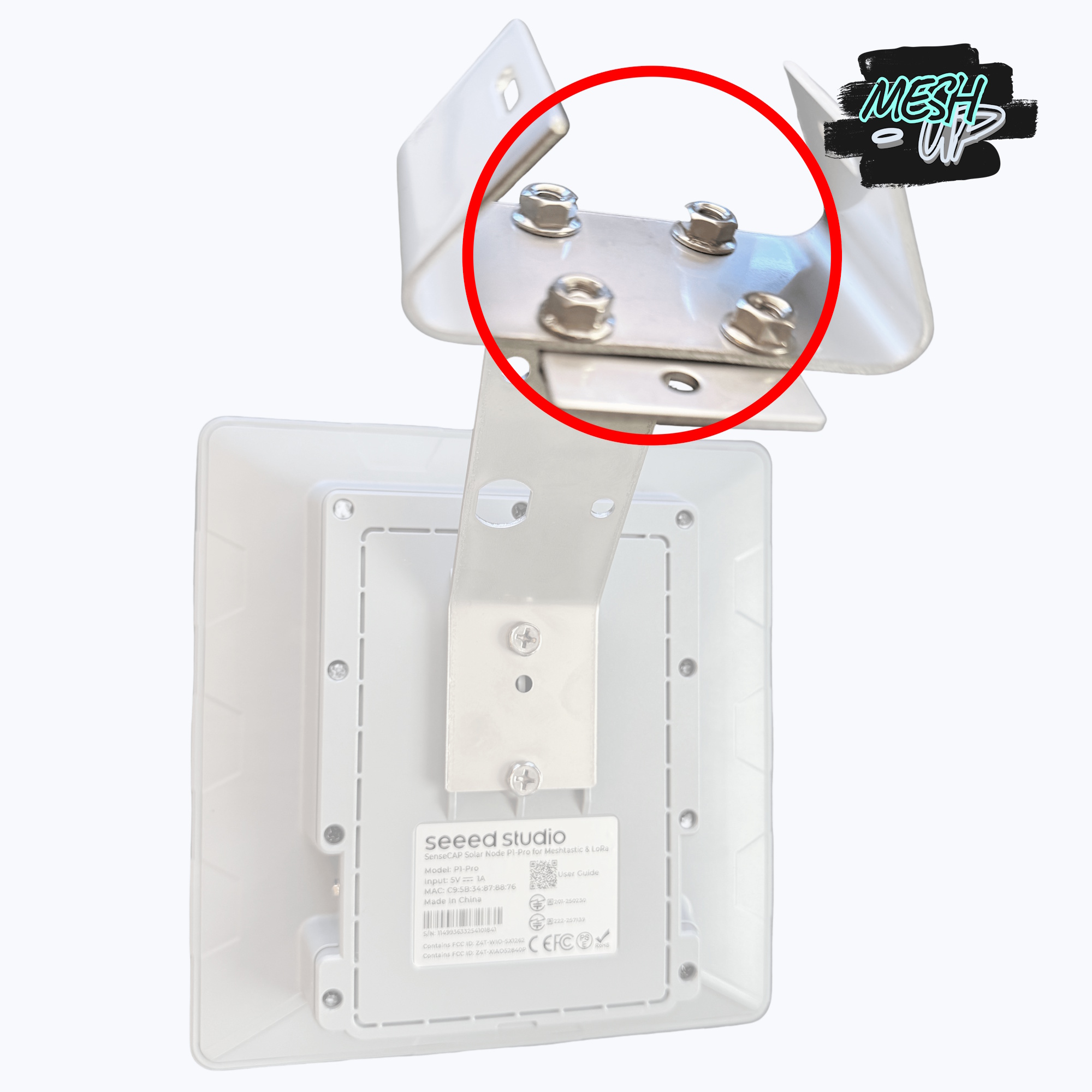

6. Installeer de beugel voor paalmontage (optioneel)
Als je de repeater wil bevestigen aan een paal, dan installeer je nu de beugel voor paalmontage met de vier bouten/moeren op de bevestigingsbeugel. Vervolgens kun je de meegeleverde paalklem door de gleufjes halen om de repeater aan een paal te bevestigen.
7. Klaar !
De Repeater is nu direct klaar voor gebruik! Vanaf nu zal de Repeater dus automatisch alle berichtjes ‘repeaten’ die voorbijkomen. Wanneer je nu een berichtje via jouw Companion het netwerk op stuurt, zul je aan het nummertje onder het bericht zien dat deze opgepakt is door ten minste één repeater; die van jou!
Je kunt de instellingen van de Repeater beheren via de remote-admin tool in de MeshCore App. Het wachtwoord hiervan is jouw bestelnummer zonder de hashtag (#). Als je meer wil leren over de remote-admin tool, of je verder wil verdiepen in MeshCore, dan kun je onze MeshCore Handleiding raadplegen. Met deze handleiding helpen we je stap voor stap op weg, zodat je snel aan de slag kunt.
Géén advert ontvangen, of lijkt de Repeater niet te werken?
Het kan wel eens voorkomen dat de Repeater niet correct opstart, maar in plaats daarvan in DFU-mode gaat. Hierdoor zal MeshCore niet opstarten, en zal de Repeater dus niets lijken te doen. Gelukkig is de oplossing eenvoudig! Koppel eerst de USB-kabel van het apparaat aan een computer. Klik daarna éénmaal op het RST-knopje van het apparaat (het middelste knopje). Het apparaat start nu opnieuw op, en na ongeveer 5 tot 10 seconden zal er éénmaal heel kort een wit/blauw lampje oplichten aan de onderzijde. Dat lampje is het teken van de Advert die zojuist verstuurd is. In de App zul je de Repeater daarna herkennen aan de naam ‘SenseCap Solar P1’. Je kunt nu de Repeater loskoppelen van de USB-Kabel, waarna deze correct zal blijven werken.
Dit product bevat geïntegreerde lithium-ion batterijen (18650-cellen van Samsung) en is ontworpen voor langdurig outdoor gebruik. Onjuist gebruik, foutieve installatie of simpelweg pech kan leiden tot schade, oververhitting of brand.
Volg daarom altijd onderstaande richtlijnen:
- Zorg ervoor dat de behuizing na openen altijd volledig en correct wordt gesloten. Een onjuist gesloten behuizing kan vocht, vuil of kortsluiting veroorzaken.
- Controleer bij openen altijd of:
- de batterijen correct geplaatst zijn
- er geen beschadigde kabels of componenten aanwezig zijn
- Installeer het apparaat uitsluitend op een veilige locatie, met voldoende afstand tot ontvlambare materialen zoals hout, kunststof of isolatiemateriaal.
- Monteer het apparaat stevig en volgens de instructies, zodat beweging, beschadiging of losraken wordt voorkomen.
- Stel het apparaat niet bloot aan extreme hittebronnen of open vuur.
- Gebruik uitsluitend geschikte en onbeschadigde batterijen bij vervanging (type: 18650 lithium-ion).
- Het apparaat is spatwaterdicht (IPX5), maar mag niet ondergedompeld worden.
Belangrijk:
Je bent als gebruiker zelf verantwoordelijk voor correcte installatie, montage en gebruik van het product. Schade als gevolg van onjuist gebruik, modificaties of onveilige installatie valt buiten onze verantwoordelijkheid.
